Идея многоядерного процессора выглядит на первый взгляд совершенно тривиальной: просто упаковываем два-три (ну или сколько поместится) процессора в один корпус - и компьютер получает возможность исполнять несколько программных потоков одновременно. Вроде бы бесхитростная стратегия, но конкретные её реализации в недавно вышедших настольных процессорах AMD и Intel заметно различаются. Различаются настолько, что сугубо «количественные» мелочи в конечном итоге переходят в качественные различия между процессорами этих двух компаний.
3.1. Процессор: Intel Smithfield
При создании многоядерных процессоров для настольных ПК микропроцессорный гигант предпочел пойти на первых порах по пути «наименьшего сопротивления», продолжив традиции создания привычных для себя SMP-систем с общей шиной. Выглядит подобная MP-система чрезвычайно просто: один чипсет, к которому подключается вся оперативная память, и одна процессорная шина, к которой подключены все процессоры:

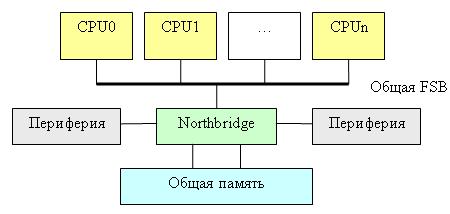

(рис. 4)

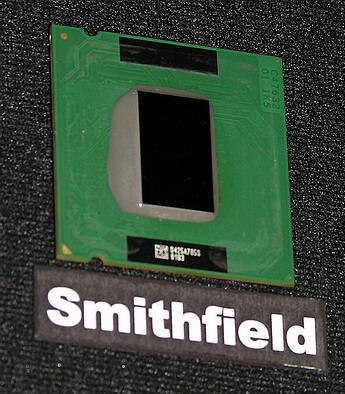

В случае двухъядерных процессоров Smithfield два обычных ядра, аналогичных Prescott, просто расположены рядом на одном кристалле кремния и электрически подключены к одной (общей) системной шине.
(рис. 5)
У каждого «ядра» Smithfield – свой APIC, вычислительное ядро, кэш-память второго уровня и (что особенно важно) – свой интерфейс процессорной шины. Последнее означает, что двухъядерный процессор Intel с точки зрения любой внешней логики будет выглядеть в точности как два обыкновенных процессора.
Сегодня ядро Smithfield является «монолитным» (два ядра образуют единый кристалл процессора), однако следующее поколение настольных процессоров Intel (Presler, изготавливаемый по 65-нм технологии) – два одинаковых кристалла одноядерных процессоров (Cedar Mill) просто будут упакованы в одном корпусе.
(рис. 6)
1. Cedar Mill 2. Presler
Точно таким же будет и первый серверный процессор Intel данной микроархитектуры, известный сейчас под именем Dempsey. Но если у Smithfield на каждое из ядер приходится по 1 Мбайт кэш-памяти второго уровня, то у Presler и Dempsey это будет уже по 2 Мбайт на ядро.
(рис. 7)
Между тем, позднее у Intel пойдут другие, более сложные в плане микроархитектуры варианты двухъядерных процессоров, среди которых стоит отметить Montecito (двухъядерный Itanium), Yonah (двухъядерный аналог Pentium M) и Paxville для многопроцессорных серверов на базе Intel Xeon MP. В разработке у Intel находятся 15 различных многоядерных CPU, и пять из них корпорация даже демонстрировала в работе.
Причем, если еще в середине 2004 года официальные лица Intel отмечали, что многоядерные процессоры – это не «очередная гонка за производительностью», поскольку программная инфраструктура была тогда еще не очень готова поддержать такие процессоры с оптимизированными приложениями, то теперь многоядерность у Intel поставлена во главу угла, во всех базовых направлениях деятельности, в том числе – в разработке и отладке приложений. И в этом нет ничего удивительного – тактовую частоту процессоров стало наращивать все труднее и труднее и надо искать что-то на cмену «гонки за мегагерцами». А добавляя ядра, производительность в ряде современных приложений уже можно заметно поднять, не повышая частоты. И закон Мура (удвоение числа транзисторов на кристаллах) надо бы чем-то поддержать, а многоядерность – чуть ли не самый простой путь для этого.
Мультиядерность в текущем понимании Intel – это один из трех возможных вариантов:
1. Smithfield 2. Yonah 3. Presler

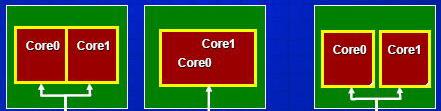

(рис. 8)
1 . Независимые процессорные ядра, каждое со своей кэш-памятью, расположены на одном кристалле и просто используют общую системную шину. Это - 90-нанометровый Pentium D на ядре Smithfield.
2 . Ядра могут быть тесно переплетены между собой на одном кристалле и использовать некоторые общие ресурсы кристалла (скажем, шину и кэш-память). Таким является Montecito. А также мобильный Yonah, выход которого обещает наделать очень много шума
3 . Несколько одинаковых ядер расположены на разных кристаллах, но объединены вместе на одном корпусе процессора (многочиповый процессор). Таким будет 65-нанометровое поколение процессоров семейств Pentium и Xeon на ядрах Presler и Dempsey.
Отметим также, что Montecito, изготавливаемый по 90-нм техпроцессу, имеет по сравнению с предшественником на 130-нм ядре Madison и ряд других преимуществ: наличие Hyper-Threading (то есть он будет виден в системе как 4 логических процессора), заметно меньшее энергопотребление, более высокую производительность (в 1,5 раза выше), вчетверо больший размер кэш-памяти (свыше 24 Мбайт), 1,72 миллиарда транзисторов против 410 миллионов и др. Вышел этот процессор в четвертом квартале 2005 года.

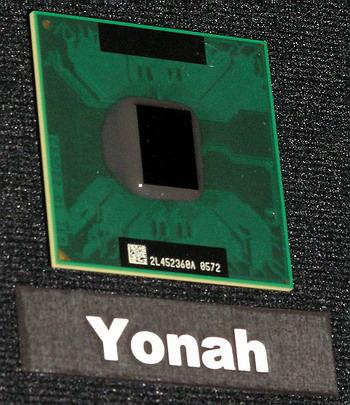

Не менее интересным является и первый двухъядерный мобильный процессор Yonah, который появился в начале 2006 года в рамках новой мобильной платформы Napa. Yonah имеет два вычислительных ядра, использующих общую 2-мегабайтную кэш-память второго уровня и общий контроллер системной шины QPB с частотой 667 МГц. Он выпускается по 65-нм технологии, содержит 151,6 млн. транзисторов, поддерживает технологию XD-bit и поддерживает некоторые механизмы прямого взаимодействия ядер между собой.
(рис. 9)
Более того, Intel не исключают и того, что процессоры на «мобильном» ядре Yonah будут использоваться не только в определенных сегментах рынка настольных компьютеров (для этого уже разработаны и демонстрируются соответствующие мини-концепты домашнего и офисного ПК), но даже в компактных экономичных серверах.
Пока же мы имеем от Intel только Smithfield – простейшие «двухъядерные процессоры» - здесь даже нельзя сказать о «ядрах» И, к сожалению, несовместимо со всеми уже существующими чипсетами самой Intel, т.к. чипсеты, рассчитанные на однопроцессорную шину, теперь вынуждены будут работать фактически с «дуальными» системами, а двухпроцессорным чипсетам (Intel четко разделяет процессоры «для дуалов» и для «многопроцессорных систем») придется научиться работать с «квадами» - четверками процессоров. То есть нагрузка на системную шину существенно возрастет и прежние чипсеты на нее по-настоящему просто не рассчитаны. Кстати, в Intel пробовали запускать Smithfield на чипсетах серии i925/915, но работа такой связки не всегда была достаточно стабильной, поэтому от нее было решено официально отказаться и даже предусмотреть меры, исключающие запуск двухъядерных процессоров на платах со старыми чипсетами.
Можно отметить, что организация «системы в целом» у Intel столь же традиционна, как и устройство двухъядерного процессора. В ней есть несколько «равноправных» центральных процессоров (как правило, разделяющих общую шину); есть оперативная память и есть разной степени быстродействия периферия. Весь этот комплект объединяется в единое целое специальным коммуникационным процессором – «северным мостом» (Northbridge) чипсета. Через него проходят буквально все потоки данных, которые только зарождаются в компьютере. Образно говоря, если «процессоры» - это «головы» компьютера, то северный мост – это его сердце.
Подобный «централизованный» подход, во-первых, отличается относительной простотой, а во-вторых, удобен тем, что в нём каждый компонент компьютера получается узкоспециализированным, и поддающимся модернизации независимо от других компонентов. То есть с одним и тем же Northbridge можно использовать, например, совершенно различные по своей производительности и наоборот – меняя Northbridge, можно, например, использовать с одним и тем же процессором совершенно разные типы оперативной памяти.
3.2. Процессор: AMD Opteron
Архитектура AMD K8 не просто отличается от «интеловской»: она концептуально иная, поскольку в ней нет какого-то выделенного центра. Каждый из процессоров архитектуры AMD64 является независимой и «самодостаточной» единицей, объединяющей в себе почти всю функциональность северного моста традиционных наборов системной логики. Это началось с одноядерных процессоров, а с появлением двухъядерников «обросло» новыми отличиями. Взглянем на блок-схему двухпроцессорной системы на двухъядерных AMD Opteron.
(рис. 10)
Если смотреть на этот вопрос с чисто технической стороны, то AMD попросту интегрировала практически всю функциональность северного моста в центральный процессор. На блок-схемах в «даташитах» так и обозначается: процессорное ядро, HT-интерфейс и Northbridge. Но «небольшая» технологическая уловка приводит к совсем иной архитектуре компьютера – SUMA, в отличие от традиционной SMP.
• В каждый процессор интегрируется контроллер «локальной» оперативной памяти (собственно, по сравнению с одноядерными процессорами AMD64 контроллер памяти почти не изменился). На сегодняшний момент в зависимости от процессора это может быть одно- или двухканальный (у двухъядерников – пока только двухканальный) контроллер памяти DDR 200/266/333/400 (небуферизованной или регистровой). Обращения к памяти «чужих» процессоров происходят по шине HyperTransport, причем делается эта «переадресация» запросов абсолютно прозрачно для собственно вычислительного ядра процессора – ее осуществляет встроенный в Northbridge коммутатор (CrossBar), работающий на полной частоте процессора. Этот же самый CrossBar обеспечивает «автоматическую» маршрутизацию проходящих через процессор сообщений от периферийных устройств и других процессоров, включая обслуживание «чужих» запросов к оперативной памяти.
• Шина HT специально оптимизировалась для подобного режима работы со множеством «служебных» сообщений (которые возникают при использовании MOESI, о котором мы расскажем чуть позже) и обеспечивает крайне низкую латентность обращения в «чужую» память и высокую (до 4 Гбайт/с) пропускную способность при обращении к памяти «соседей». Шина является полнодуплексной, т.е. шина позволяет одновременно передавать данные на этой скорости в «обе стороны» (до 8 Гбайт/с суммарно). Модель памяти получается неоднородной (NUMA), но различия в скорости «своих» и «чужих» участков оперативной памяти получаются относительно небольшими.
• Чипсет сильно упрощается: всё, что от него требуется – это просто обеспечивать «мосты» (туннели) между HT и другими типами шин. Ну и, возможно, заодно обеспечивать какое-то количество интегрированных контроллеров. Особенно ярко этот принцип проявляется в серверном чипсете AMD 81xx, поскольку это просто набор из двух чипов – «переходников» на шины AGP и PCI-X и чипа, интегрирующего туннель на «обычную» PCI и стандартный набор периферийных контроллеров (IDE, USB, LPC). Здесь всё совместимо со всем: любые современные чипсеты для микроархитектуры AMD64, теоретически, должны работать и с любыми процессорами AMD и любыми «правильно» сделанными «напарниками». И, в частности, все двухъядерные процессоры AMD должны работать со всеми ранее выпущенными чипсетами для процессоров архитектуры K8.
AMD сейчас подчеркивает, что её процессоры «специально проектировались в расчёте на двухядерность», но правильнее было бы говорить, что двухядерность очень удачно ложится на её архитектуру. Каждый процессор K8 является «системой в миниатюре», со своим «процессором» и Northbridge; а двухядерный K8 – «двухпроцессорная SMP-система в миниатюре».

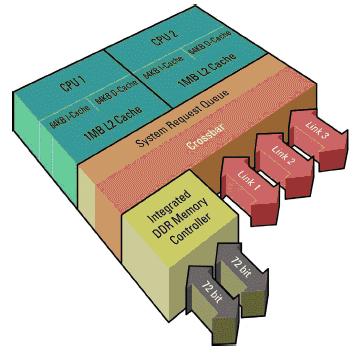

(рис. 11)

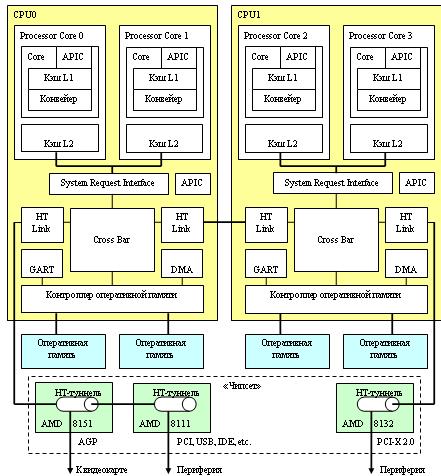

Второе ядро подключается к кросс-бару через общую шину SRI; оба ядра идентичны и, фактически, являются полноценными процессорами; общего кэша L2 нет. То есть если мы, рассматриваем однопроцессорную двухядерную систему, то вся разница между реализациями AMD и Intel с «технологической» точки зрения заключается в том, что у Intel Northbridge реализован отдельным кристаллом, а у AMD он просто интегрирован в центральный процессор. Но интеграция Northbridge в процессор и SUMA-архитектура K8 не просто обеспечивает «более быстрый контроллер оперативной памяти», - она заодно позволяет очень эффективно решать и ряд свойственных многопроцессорным системам проблем.
3.3. AMD и Intel : подробности реализации
Интеграция Northbridge в процессор и SUMA-архитектура K8 не просто обеспечивает «более быстрый контроллер оперативной памяти», - она заодно позволяет очень эффективно решать и ряд свойственных многопроцессорным системам проблем.
Во-первых, SUMA решает «проблему общей памяти». Если сравнивать сегодняшние системы с системами трехлетней давности, то прогресс здесь, конечно, достигнут впечатляющий: пропускная способность оперативной памяти увеличилась более чем в 8-10 раз, в то время, как вычислительная мощность центральных процессоров – несколько меньше (в ряде тестов - только в 3-4 раза). Но, латентность оперативной памяти по меркам процессора остается по-прежнему огромной, но и с этой напастью научились эффективно бороться, используя кэш-память внушительных размеров и механизмы аппаратной и программной предвыборки из памяти. Однако стоит поставить в систему не одно, а два, четыре, а то и восемь процессорных ядер, как проблема «медленной памяти» всплывает с прежней силой – особенно в архитектуре SMP с контроллером памяти в чипсете:

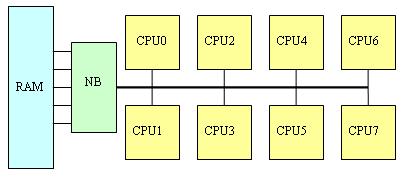

(рис. 12)
На практике это проявляется в «проблеме масштабируемости» - когда использование нескольких процессоров не приводит к ожидаемому приросту производительности. Считайте сами: если, например, одиночный процессор 20% своего времени простаивал, ожидая данных из оперативной памяти, то «двушка» будет простаивать 33% времени, а «четверка» - 50%. В пересчёте на общую производительность, 1P-система работает со скоростью 100%, 2P-система – со скоростью 167% (вместо расчётных 200%), а 4P-система – со скоростью 250% (вместо 400%). Более того: получить даже пятикратный прирост производительности в данном случае невозможно в принципе (см. график ниже)!. Интересно, кстати, что этот эффект свойственен исключительно многопроцессорным системам: если в примере выше заменить оперативную память на вдвое более быструю, то производительность однопроцессорной системы возрастет лишь на жалкие 11%. (Так получается в программах, которые много времени проводят в ожидании данных от памяти, не из кэша, а именно из ОЗУ: если у нас программа почти всегда работает с кэшем – никаких проблем не возникает). То есть если на одном процессоре 80% времени вычислений и 20% ожидания данных из памяти, то на двух получаем «40%» вычислений и «20%» ожидания данных из памяти (в пересчёте к «старым» процентам); выигрыш составляет 100/60 = 167%. И так далее. Ставим вдвое более быструю память – получаем на двухпроцессорной системе «80%» вычислений и «10%» ожидания данных из памяти; выигрыш – 100/90=111%).

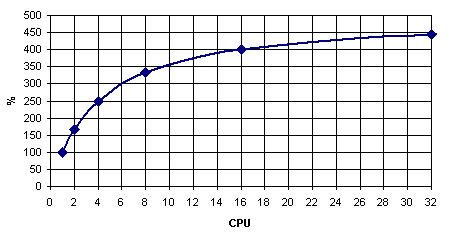

(рис.13)
В идеале любая многопроцессорная система должна быть хорошо сбалансирована – слишком быстрая память обходится слишком дорого; слишком медленная – сводит эффект от установки нескольких процессоров к минимуму. То есть если для однопроцессорной системы вполне достаточно двухканальной оперативной памяти DDR (а практика показывает, что это так), то в двухъядерный желательно установить четырехканальный, а в «квад» - восьмиканальный контроллер памяти DDR. Но на практике даже четырехканальный контроллер пока обходится слишком дорого. Правда, четыре канала в следующем поколении чипсетов Intel мы всё-таки увидим (причем контроллеры памяти в них вынесены за пределы Northbridge в виде отдельных микросхем); а через год, к 2008му, на рынке должна появиться серверная оперативная память FB-DIMM с последовательным интерфейсом доступа к памяти, которая позволит создавать шести- и восьмиканальные- контроллеры памяти.
А вот в NUMA (типа AMD), где двухканальный контроллер памяти интегрирован в каждый процессор, суммарная производительность подсистемы памяти как раз и возрастает пропорционально количеству процессоров. Правда, у NUMA- неоднородность скорости работы различных участков памяти. В случае новых AMD Opteron можно подсчитать, что в среднем пропускная способность памяти в пересчёте на один процессор составляет для 2P-систем порядка 81% (100% в лучшем, 62% в худшем), для 4P – где-то между 62% и 53% (31% в худшем случае). Для 8P-систем всё гораздо неприятнее – без учета особенностей NUMA там не получится использовать из подсистемы памяти и 30% её пропускной способности (большинство обращений будут к чужой памяти).
Впрочем, если сравнивать с аналогичными цифрами для SMP (50, 25 и 12% соответственно), то нельзя не признать, что даже неоптимизированные программы должны работать с памятью на Opteron-ах в несколько раз быстрее, чем на «традиционных» SMP. А если еще вспомнить, что кросс-бар и контроллер памяти AMD K8 работают с поразительно низкой латентностью, то эффективности работы Opteron с оперативной памятью можно только позавидовать.
Решение «проблемы общей памяти» - не единственное преимущество подхода AMD. Обычные SMP страдают еще и от «проблемы общей шины»: мало сделать быстрый контроллер памяти – нужно еще и обеспечить достаточно быструю передачу полученных из памяти данных к процессору. Так всё неидеально получается для SMP. Мегабайты и даже десятки мегабайт кэш-памяти третьего уровня для них не роскошь, а необходимость.
Intel нашла достаточно успешный способ отчасти обойти эту проблему, используя в новейших многопроцессорных системах сразу две независимых процессорных шины. Но в неоднородной AMD-шной SUMA-архитектуре этой проблемы-то вообще нет. И хотя два ядра в двухядерниках AMD разделяют общую шину SRI, работает эта шина все же, как и кросс-бар, на полной частоте процессора, как и вообще все его «внутренние» шины. То есть ничем не отличается, скажем, от шины, соединяющий между собой его кэш-память различных уровней. В итоге эта «общая» шина у AMD получается настолько быстродействующая, что ядра друг другу практически не мешают – их ограничивает только пропускная способность оперативной памяти, да ведущих во «внешний мир» линков HyperTransport.
